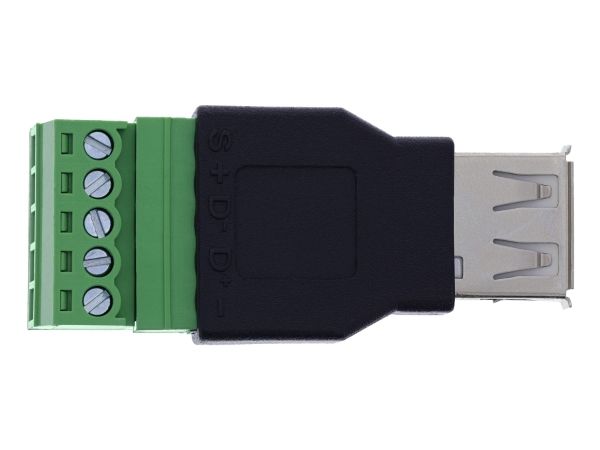

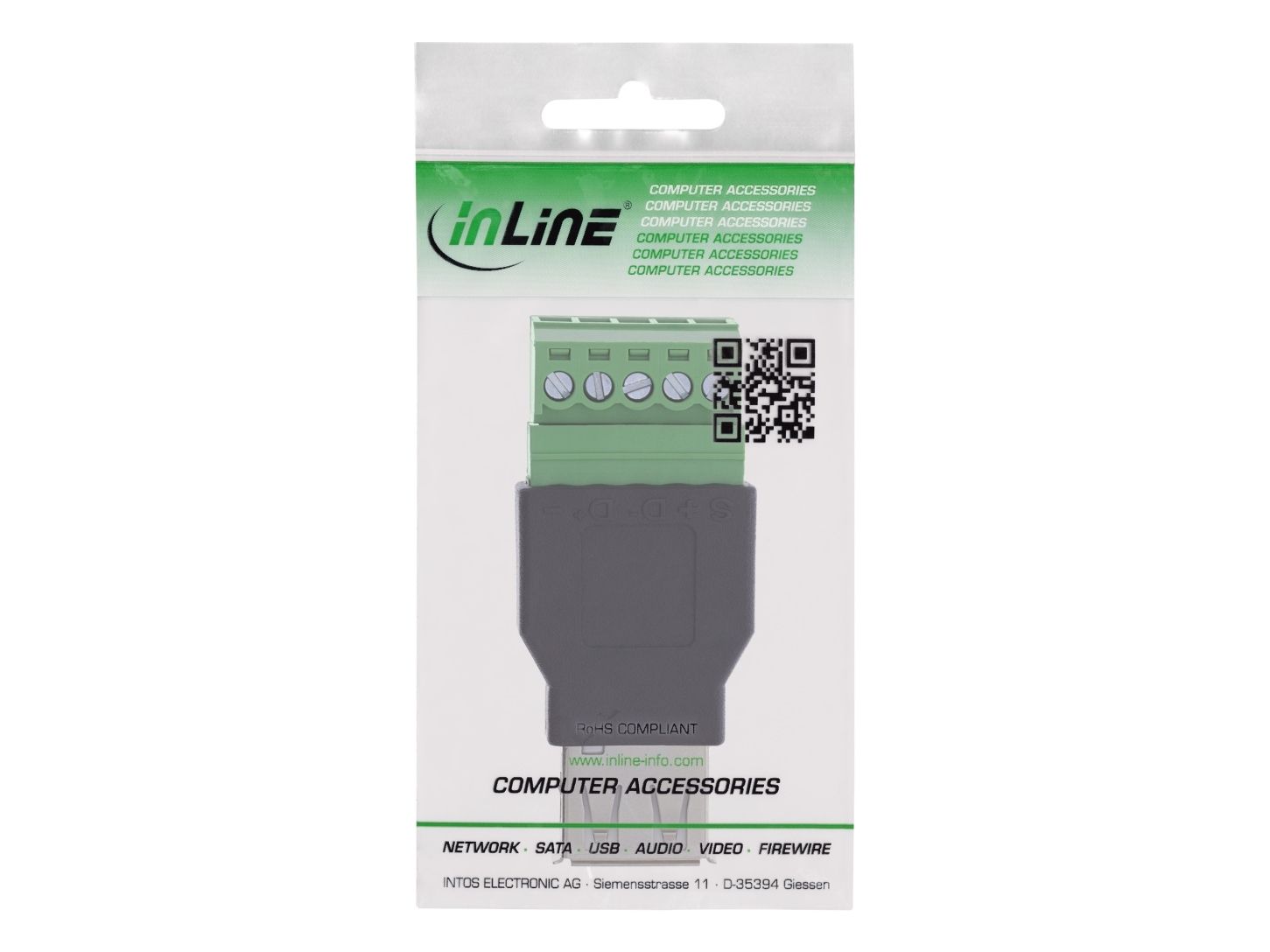

InLine 92504B, USB-A / Terminalblock, 5-polig, Schwarz, Grün, Buchse/Buchse, Gerade, 26/16, 300 V
Artikelnummer: [25731464] | Produzent: Inline | EAN: 4043718346110
Externen Lager (7-9 Werktage)
Das Produkt befindet sich in einem externen Lager. Die Lieferfrist: ca. 7-9 Werktage.. Mehr Info
Versandoptionen - Wird im Checkout ausgewählt
Versand mit DHL - PaketShop
3,57
Versand mit DHL zur Adresse
11,90
Versand mit GLS - PaketShop
9,16
Versand mit GLS zur Adresse
11,90
Alle Versandoptionen anzeigen (4)
EUR
8,64
ex. MwSt. 7,26
Gesamtbetrag inkl. Versand.
12,21
Die Funktion setzt voraus, dass Sie angemeldet sind. Erstellen Sie einen Nutzer und verwenden Sie unser intelligentes Listensystem, um zukünftige Einkäufe, regelmäßige Einkäufe oder Wunschlisten zu verfolgen.
Jetzt registrieren
Anmelden
Jetzt registrieren
Anmelden
Send på mail
Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm.
Eindeutige Klemmbelegung & sichere Kontaktierung: 5-polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
Vielfältig einsetzbar in der Industrie: Zum schnellen Auflegen von USB-2.0-Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
Kompakte Bauform: Nur ca. 50 mm Gesamtlänge; lässt sich auch in engen Setups oder Adapterleisten platzsparend integrieren.
Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.
Der InLine® USB-A Terminalblock-Adapter bietet eine praktische Lösung, um USB-2.0-Signale ohne Löten oder Kabelverbindung auf eine 5-polige Klemmleiste zu übertragen. Typische Anwendungen finden sich im Bereich Service, Testaufbauten, Entwicklung oder Prototyping.

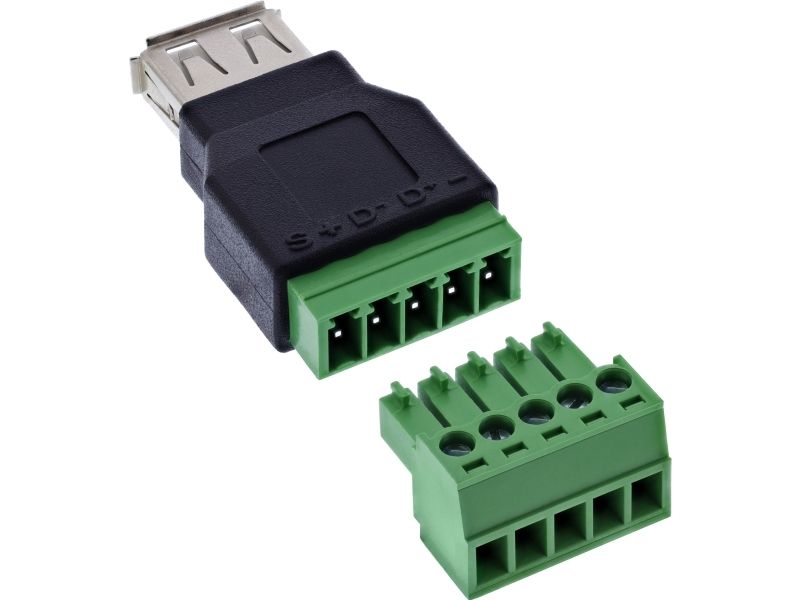

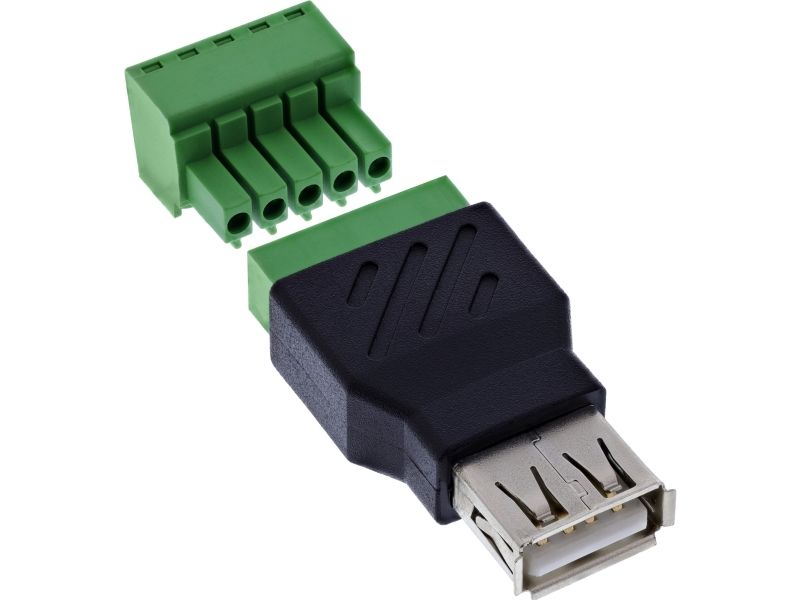

Die USB-A Buchse in Standardgröße ist direkt mit einem 5-poligen Schraubklemmblock verbunden. Die klare Beschriftung der Klemmen – 1: Masse (–), 2: D+, 3: D–, 4: Spannung (+), 5: Schirm (S) – ermöglicht eine einfache und sichere Signalzuordnung. Die Klemmanschlüsse im 5,0 mm Rastermaß unterstützen Einzeladern im Bereich 16–26 AWG.
Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher. Durch das kompakte Gehäuse ist der Adapter besonders platzsparend einsetzbar – z. B. in Prüfgeräten, mobilen Messplätzen oder im Laborbereich.
USB-Schnittstelle:USB-A 2.0, Buchse
Polzahl / Belegung:5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Anschlusstechnik:Schraubklemme mit Druckplatte, Raster 5,0 mm
Anschlussbereich:16–26 AWG
Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm
Nennstrom: 0,7 A pro Pin
USB-Betriebsspannung (VBUS):5 V DC
Prüfspannung (Isolationsfestigkeit):300 V AC / 1 Minute
Isolationswiderstand:≥ 10 MΩ @ 300 V DC
Betriebstemperatur:–20 °C bis +105 °C
Isolierlage:EVA-Isolierung auf Unterseite
Abmessungen:ca. 50 × 21 × 14 mm (L × B × H)
